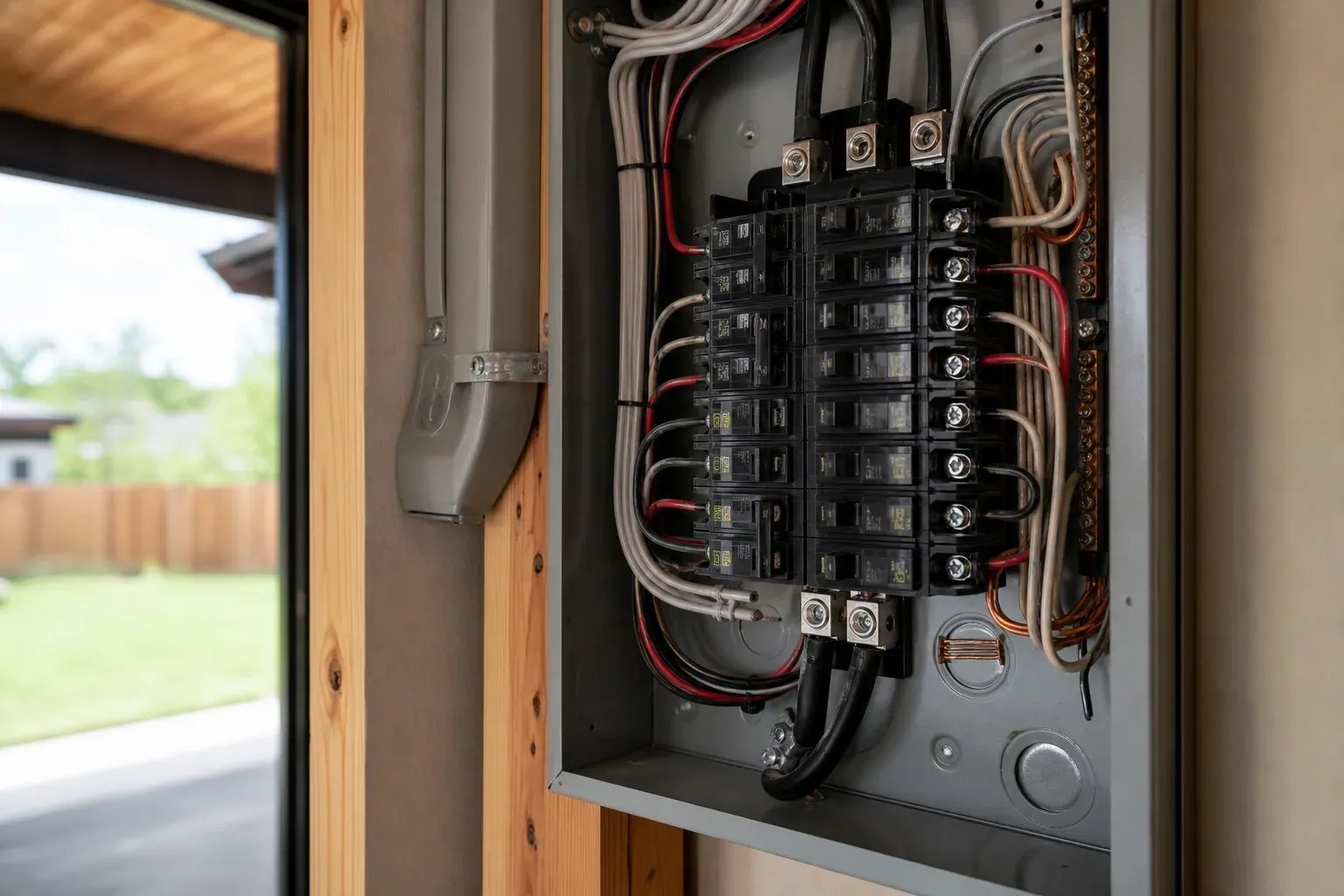

Qu’est-ce qu’un panneau électrique?
Le panneau électrique, qu’on appelle aussi souvent tableau électrique, est le centre de commande de l’installation d’une maison ou d’un logement. C’est lui qui reçoit l’électricité, la répartit vers les circuits et coupe automatiquement l’alimentation en cas de défaut. Sans lui, impossible d’alimenter correctement les prises, l’éclairage, le chauffage ou les appareils puissants.
On le remarque rarement quand tout fonctionne, mais il devient indispensable dès qu’un disjoncteur saute, qu’une pièce n’est plus alimentée ou qu’une rénovation impose d’ajouter de nouveaux circuits. Bien compris, il permet de mieux lire son installation, de repérer les limites d’un logement ancien et d’éviter les erreurs qui coûtent cher, surtout quand la puissance demandée augmente.
Qu’est-ce qu’un panneau électrique, exactement ?
Un panneau électrique est un boîtier de répartition et de protection. Il centralise l’arrivée du courant, sépare l’alimentation en plusieurs circuits et intègre des dispositifs qui réagissent aux anomalies. Son rôle n’est pas seulement pratique : il protège les personnes, les appareils et le logement contre les surcharges, les courts-circuits et, selon l’équipement installé, certaines fuites de courant.
De quoi est composé un panneau électrique ?
| Élément | Rôle |
|---|---|
| Disjoncteur principal | Coupe l’alimentation générale du logement. |
| Disjoncteurs divisionnaires | Protègent chaque circuit : prises, éclairage, électroménager, chauffage. |
| Interrupteur différentiel | Détecte une fuite de courant et réduit le risque d’électrocution. |
| Peignes ou barres de répartition | Distribuent le courant vers plusieurs protections. |
| Bornier de terre | Rassemble les conducteurs de protection reliés aux masses métalliques. |
| Coffret et rail DIN | Maintiennent les modules en place et protègent l’ensemble. |
| Parafoudre | Protège l’installation contre certaines surtensions, selon les besoins et la zone. |
La qualité d’un panneau ne tient pas seulement au nombre de modules visibles. Tout dépend aussi de son dimensionnement, de la logique de répartition des circuits et de la clarté du repérage. Un tableau bien conçu doit rester lisible : chaque circuit doit être identifiable rapidement, surtout en cas de panne ou d’intervention.
Comment fonctionne-t-il au quotidien ?
Le principe est simple. L’électricité arrive au panneau, puis est distribuée vers différents circuits. Chaque circuit alimente une zone ou un usage précis. Si un appareil défectueux provoque un court-circuit, si un circuit est surchargé ou si une fuite de courant est détectée, la protection concernée coupe le courant avant que le problème ne s’aggrave. C’est cette logique de séparation qui permet de ne pas tout perdre au moindre incident.
Monophasé ou triphasé : quelle différence ?
Deux configurations courantes
Monophasé
- Le plus courant dans les maisons et appartements.
- Convient à la plupart des usages domestiques.
- Installation plus simple à répartir et à dépanner.
- Adapté quand la puissance demandée reste modérée.
Triphasé
- Utile pour les puissances plus élevées ou les usages spécifiques.
- Intéressant pour certains ateliers, grandes maisons ou équipements gourmands.
- Demande une répartition plus rigoureuse des circuits.
- Peut devenir pertinent lors d’une rénovation avec plusieurs machines puissantes.
Le bon choix dépend moins d’une préférence personnelle que du besoin réel du logement. Une petite maison avec une consommation classique n’a généralement pas besoin d’un réseau triphasé. À l’inverse, une habitation avec chauffage électrique important, borne de recharge, atelier ou équipements moteurs peut nécessiter une étude plus poussée pour éviter les déséquilibres et les coupures répétées.
Où l’installer et quand le faire évoluer ?
Le panneau électrique doit rester accessible, visible et protégé des chocs, de l’humidité et de la chaleur excessive. On le trouve souvent dans une entrée technique, un garage, une buanderie ou un local dédié. Dans un logement ancien, il arrive qu’il soit trop petit, mal repéré ou saturé. C’est le cas typique quand on ajoute un four, une climatisation, une pompe à chaleur ou de nouveaux circuits sans mettre l’ensemble à niveau.
Faire évoluer un panneau électrique sans se tromper
- Lister les usages actuelsFaites l’inventaire des équipements à alimenter : cuisine, chauffage, buanderie, borne de recharge, atelier, extension, extérieur. Cette photographie évite de sous-dimensionner le tableau dès le départ.
- Repérer les signes de saturationDisjoncteurs qui sautent souvent, circuits mal identifiés, manque de place dans le coffret, fils désordonnés ou traces de chaleur : ce sont des signaux d’alerte à prendre au sérieux.
- Faire contrôler l’installationUn électricien peut vérifier la cohérence des protections, la section des câbles, la présence d’une bonne terre et la compatibilité avec la puissance souscrite.
- Choisir un coffret adaptéLe nouveau panneau doit offrir assez de modules libres pour les évolutions futures. Mieux vaut prévoir une marge plutôt que de devoir tout refaire quelques mois plus tard.
- Tester et étiqueterAprès intervention, chaque circuit doit être testé puis clairement repéré. Un tableau lisible fait gagner du temps et limite les erreurs lors d’une panne ou d’une maintenance.
Combien coûte un panneau électrique ?
Le budget dépend surtout de l’état de l’installation existante, du nombre de circuits à reprendre, du niveau de protection recherché et du temps de main-d’œuvre. Pour un simple remplacement à l’identique, le coût reste nettement plus contenu qu’une rénovation complète avec remise aux normes, reprise des câbles et ajout de protections différentielles. En pratique, il faut raisonner en fourchette, pas en prix unique.
| Situation | Budget indicatif |
|---|---|
| Remplacement simple d’un tableau équivalent | Environ 500 à 1 200 € |
| Ajout de protections ou de quelques circuits | Environ 150 à 600 € selon l’ampleur |
| Rénovation complète d’une installation ancienne | Souvent 1 000 à 2 500 €, parfois plus |
| Diagnostic ou visite de contrôle | Environ 80 à 200 € |
La facture augmente si le logement est ancien, si le câblage est à reprendre, si le triphasé doit être conservé ou si l’installation doit intégrer des équipements plus exigeants. Le meilleur réflexe consiste à demander un chiffrage détaillé, avec la liste des protections prévues, le nombre de circuits concernés et les éventuels travaux annexes.
Les erreurs fréquentes à éviter
- Confondre le panneau électrique avec le compteur : ce ne sont pas les mêmes fonctions.
- Surcharger un seul circuit avec trop d’appareils puissants.
- Choisir un coffret trop petit, sans réserve pour les évolutions futures.
- Laisser des circuits non repérés, ce qui complique tout dépannage.
- Négliger les signes d’échauffement, d’odeur ou de déclenchements répétés.
- Faire une intervention approximative sans compétences électriques réelles.
Quand faire appel à un électricien ?
Dès qu’il faut modifier le câblage, ajouter un circuit, remplacer des protections, diagnostiquer des coupures répétées ou reprendre une installation ancienne, l’intervention d’un professionnel devient la solution la plus sûre. C’est aussi le bon réflexe si le tableau chauffe, si des traces de noircissement apparaissent, si l’électricité saute sans raison claire ou si le logement ne correspond plus aux besoins actuels. Le même principe de vigilance s’applique en aval du tableau : une prise électrique qui chauffe mérite la même réaction immédiate.
Cas d’usage : maison, appartement, extension, atelier
Dans une maison individuelle, le panneau électrique doit pouvoir absorber les évolutions : cuisine mieux équipée, chauffage, extérieur, garage, borne de recharge, pompe de relevage ou dépendance. En appartement, l’enjeu principal est souvent la compacité et la lisibilité. Pour un atelier ou une extension, la priorité devient la répartition des charges et la protection des machines. Dans tous les cas, le tableau doit rester évolutif et facile à comprendre.
